Caterpillar D4H/D5 bulldozer undercarriage part track link assy(Track Chains)

  • Model:

    D4H/D5
  • Material:

    35MnB
  • Colors:

    Black or yellow
  • Technique:

    Forging & casting
  • Hardness:

    HRC48-54,Depth: 8-12mm
  • Wattanty time:

    2000 hour (Normal life 4000hours )
  • Finish:

    Smooth
  • Packing:

    Fumigate seaworthy packing
  • Product Details

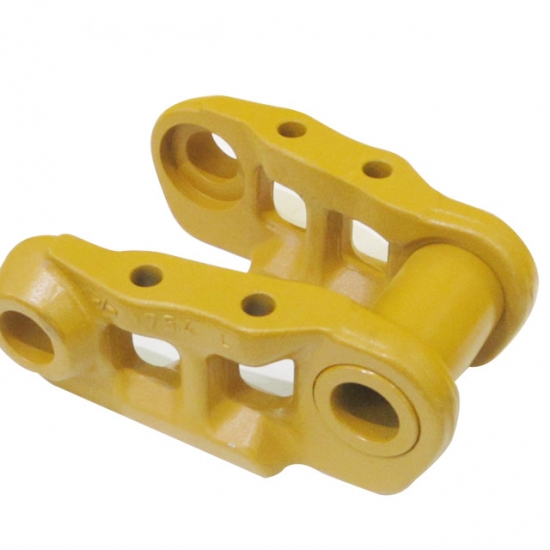

D4H/D5 track link assy

◎ The broadly optional track link assembly, with pitch from 101 to 216,suits for bulldozing equipment and special machinery of most sizes
◎ Solid design of chain link enables wear resistance and stress resistance for ling time

◎ The highly finished and deeply quenched chain link, pin sleeve and bush are stronger in wear resistance


Main technical parameter for some Caterpillar bulldozer track link

D4H/D5 track link

modles A B C D E F G H I J K Q O
D3C 155.6 54.8 48.5 47.45 48.5 88 88.9 104.8 159 128.5 59.9 14.8 28.2
D4H 171.45 57 54 55.9 55 98 103.8 144 191 75.3 17 33.4
D4D/D4E 171.45 60.32 55.56 53.8 51.8 95 107.95 107.95 178 138.95 75.24 16.8 33.4
D5 175 58.7 55 58.4 56.5 101.5 144.4 125.4 212 169 80.4 16.8 36.5
D5H 190 71 57.2 64.5 63 1110 120.8 167 208 177.3 92.6 17 36.5
D6H 202.9 64 68 72 72 125 137.5 185.5 232 193.4 103.4 20.5 44.6
D6D 203 76.2 58.7 69.8 69.1 121.5 133.35 171.75 237 191 95 19.8 44.6
D7H 215.9 70 64 79.3 74.5 131.5 149.5 205.5 251 210 110.4 20.5 47.6
D8N 216 63 68.8 81.6 58 150 146.1 204.1 251 236.3 98.3 23 47.6
D7G 216 76.2 63 74.3 70 129 146 184 250 19.8 47
D8K 228.6 76.2 71.4 80.8 79 138 169.3 201.1 290 254 127 23.2 50.8


the models above are just for reference,we can supply more products as your reuirement,please kindly send us your inquiry or click export5@vmgroup.cn here.


PART NOS BERCO NOS MODEL LINK NOS PITCH BOLT M/P
BD2G/42 MT24/42 28697 135 12 SML
6Y1713 CR4749/39 D3C 39L 28494 155 9/16″ LUB
6Y1510 CR4746/39 D3C 39L 28494 155 9/16″ M/P
7K2049 CR2567/36 D4D 28296 171 9/16″ M/P
7K2372 CR2567/40 D4D 28296 171 9/16″ M/P
6T0511 CR4858/51,CR3817/ D4D/215D 53.8 DIA 28296 171 5/8″ SML
1V7072 CR3628/36 D4E 28296 171 5/8″ LUB
1V4602/29 CR3519/29 D4E 29L 28296 171 16 LUB
1V4602 CR3519/35 D4E 35L 28296 171 16 LUB
1543656 CR3519/36 D4E 36L 28296 171 16 LUB
1543657 CR3519/40 D4E 40L 28296 171 16 LUB
7T4629 CR4261/38 943 38L, D4E EWL 28284 171 16 M/P
5S0816 CR2823/39,CR5035/ D5, 225 28294 175 16 M/P
5A5293 CR2823/46,CR5035/ D5, 225 28294 175 16 LUB
3P3885 CR3520/39 D5B 39L 28294 175 16 LUB
3P3887 CR3520/46 D5B 46L 28294 175 16 LUB
7T4637 CR4264/40 953 D5B EWL 28293 175 16 LUB
6Y5407 CR5192/39 D4H 39L 28287 171 16 LUB
6Y5410 CR5192/44 D4H 44L,D41P-6 28287 171 16 LUB
1080953 CR5552/39 D4H HD 39L 28286 171 16 LUB
1080955 CR5552/41 D4H HD 41L 28286 171 16 LUB
1080954 CR5552/44 D4H HD 44L 28286 171 16 LUB
6Y5412 CR5202/37 D5H 37L 28096 190 16 LUB
6Y5414 CR5202/46 D5H 46L 28096 190 16 LUB
8E4160 CR5202/47 D5H 47L 28096 190 16 LUB
1061635 CR5465/37 D5H HD 37L 28094 190 20 LUB
1102976 CR5465/40 D5H HD 40L 28094 190 20 LUB
1061636 CR5465/46 D5H HD 46L 28094 190 20 LUB
1061634 CR5465/47 D5H HD 47L, D6M 28094 190 20 LUB
9W8843 CR4267/36 D6D EWL,963 27985 203 19 M/P
6P6131 CR3176/36,CR5059/ D6C,225,229 27997 203 19 SML
3P1088 CR3307/36 D6D 36L 27997 203 19 LUB
3P1118 CR3309/36 D6D 36L 27997 203 19 LUB
3P1120 CR3309/39 D6D 39L 27997 203 19 LUB
6Y5417 CR4810A/40 CR6587 D6H 40L 27995 203 19 LUB
8E4328 CR4810A/45 CR6587 D6H 45L 27995 203 19 LUB
6I9670 CR5534/40 D6R 40L 27994 203 19 LUB
6I9671 CR5534/41 D6R 41L 27994 203 19 LUB
8E9037 CR5534/45 D6R 45L 27994 203 19 M/P
1S6943 CR1769/41 D7, 977K 27996 203 19 M/P
8S2607 CR2567/38,CR5061 D7G ,235B 27895 216 19 SML
3P0955 CR3308/38 D7G 38L 27895 216 19 LUB
3P0629 CR3116/38 D7G 38L 27895 216 19 LUB
7T4663 CR4268/40 973, D7G EWL 27878 216 19 LUB
9W9167 CR4700/40 973, D7G EWL 27878 216 7/8″ LUB
6Y1141 CR5069/40 D7H 40L 27892 216 19 LUB
6Y1138 CR5069/41 D7H 41L 27892 216 19 LUB
6Y1139 CR5069/43 D7H 43L 27892 216 19 LUB
1156301 CR5574/40 D7H HD D7R 27881 216 7/8″ LUB
1156303 CR5574/41 D7H HD D7R 27881 216 7/8″ LUB
1156302 CR5574/43 D7H HD D7R 27881 216 7/8″ SML
8S0396 CR2701/41 D8K 41L 27798 228 7/8″ LUB
2P9492 CR3149/41 D8K 41L 27798 228 7/8″ LUB
8E4518 CR4525/44 D8R 44L 27897 216 7/8″ SML
8S1731 CR2672/39 D9H 39L 27398 260 1″ LUB
2P9426 CR3153/39 D9H 39L 27398 260 1″ LUB
6Y1130 CR4653/43 D9R 43L NON PPR 27598 240 1″ LUB
1995525  CR6479/43 D9R 43L PPR 27598 240 1″ LUB
2389851 D10R 44L PPR 27397 260 1-1/8″ LUB
2389851 CR6075/44 D10R 44L PPR 27397 260 1-1/8″ M/P
102-32-00032 KM906/37 D20-6,7 PC60-5 75mm 28698 135 12 M/P
D20/48(PC60-5) D20HD 80mm 28696 135 12 M/P
D20/44(PC60-5) D20HD 83mm 28695 135 12 M/P
11G-A70-0014 KM728/41 D31P-18 28496 6 14 LUB
11G-32-00025 KM727/41 D31P-18,20 28496 154 14 LUB
13G-32-00020 KM2868/46 D61X-12 46L 28092 190 20 M/P
141-32-00045 KM953/39 D65-8 39L 27990 203 19 M/P
144-820-0024 KM953/44 D65-8 44L 27990 203 19 SML
KM952/39 D65-8 39L 27990 203 19 LUB
144-32-00054 KM951/37 D65 37L 27990 203 19 LUB
141-32-00065 KM951/39 D65 39L 27990 203 19 LUB
141-32-00065HD D65 39L(HD) 27988 203 19 LUB
14Y-32-00110 KM3467/45 D65PX-15 45L 27984 203 20 LUB
14U-32-00010 KM2094/42 D85SS-2 42L 27988 203 20 LUB
14X-32-00010 KM2094/39 D85SS-2 39L 27988 203 20 LUB
134-32-00142 KM2094/41 D85SS-2 41L 27988 203 20
14Y-32-00021 KM2094/45 D65PX-12 45L 27988 M/P
154-32-00400 KM1103/39 D85-21 39L 27884 216 20 LUB
154-32-00301 KM1099/39 D85-21 39L 27884 216 29 LUB
154-32-00620 KM3904/41 D85EX-15 41L 27879 216 22 M/P
175-32-00103 KM325/41 D155 41L 27794 228 24 SML
175-32-00152 KM495/41 D155 41L 27794 228 24 LUB
175-32-00120 KM425/41 D155 41L 27794 228 24 LUB
175-32-00403 KM1267/41 D155-2 41L 27791 228 24 SML
175-32-00411 KM1270/41 D155-2 41L 27791 228 24 M/P
KM2661/41 D155-2 41L 27791 228 24 LUB
17M-32-00400 KM3593/39 D275A-5 39L 27393 260 27 M/P
195-32-00105 KM596/39 D355A-5 39L 27396 260 27 M/P
196-32-00017 KM596/42 D355C-5 42L 27396 260 27 SML
195-32-00114 KM649/39 D355A-5 39L 27396 260 27 LUB
195-32-00170 KM426A/39 D355A-3 39L 27396 260 27 LUB
195-32-00591 KM3599A/40 D375A-5 40L 27198 280 30 SML
743375C91 IN3252/39 TD15C 28091 190 19 LUB
743376C91 IN3251/39 TD15C 28091 190 19 SML
1212335H91 IN3411/39 TD15E 27983 203 19 LUB
1212336H91 IN3421/39 TD15E 27983 203 19 SML
IN3254/40 TD20E,G 27876 216 19 LUB
1251943H92 IN3253/40 TD20E,G 27876 216 19 SML
617089C93 IN3256/38 TD25G 27498 250 7/8″ LUB
739405C91 IN3255/38 TD25G 27498 250 7/8″ GREASED
EX40 28694 135 12 GREASED
HT418/37 EX60-3 37L 28495 154 16 GREASED
CR4854/41 CR4854/41 EX120 41L , B4 28295 171 16 GREASED
CR4854/43 CR4854/43 EX120 43L 28295 171 16 GREASED
CR4854/44 EX120 44L 28295 171 16 GREASED
9093032 HT420/47 EX100M 28288 171 16 GREASED
HT17/48 HT17/48 EX200-1 48L 28294 175 18 GREASED
HT17/49 HT17/49 EX200-1 49L 28294 175 18 GREASED
HT17/52 HT17/52 EX200-1 52L 28294 175 18 GREASED
206-32-00015 KM1170/46,ID1690/ EX200-5 46L 28098 190 18 GREASED
KM959/47 KM959/47 EX300 47L 27993 203 20 GREASED
KM959/50 KM959/50 EX300 50L EC290 27993 203 20 GREASED
KM959/51 KM959/51 EX300 51L 27993 203 20 GREASED
9084353 MT14/49 EX400-1 49L EC360 27884 216 7/8″ GREASED
9084356 MT14/53 EX400-1 53L EC360 27884 216 7/8″ GREASED
9133225 HT227/49 EX400-5 49L 27884 216 24 GREASED
9129617 HT227/53 EX400-5-53L 27884 216 24 GREASED
201-32-00300 KM3041/38 PC60-6,7 SK60 28497 154 14 GREASED
202-32-00131 KM965/46 PC100-3 46L 28496 154 14 GREASED
203-32-00102 KM1262/42 PC100-6 42L 28291 175 16 GREASED
20Y-32-00013 KM782/45,KM2561 PC200-7 45L, R210-3 28098 190 20 GREASED
ID1692/
20Y-32-00320 KM782/47,KM2561 PC200-7 47L EC210 28098 190 20 GREASED
ID1692/
20Y-32-00310 KM782/49,KM2561 PC200-7 49L EC210 28098 190 20 GREASED
ID1692/
 206-32-00114 KM782/51,KM2561 PC200-7 51L EC210 28098 190 20 GREASED
ID1692/
207-32-00101 KM1617/47 PC300-5 47L 27993 203 22 GREASED
207-32-00300 KM2233/45 PC300-6 45L 27889 216 22 GREASED
207-32-00310 KM2233/48 PC300-6 48L 27889 216 22 GREASED
208-32-00102 KM1402/49 PC400-5 49L 27884 216 24 GREASED
208-32-00340 KM1402/53 PC400-5 53L 27884 216 24 GREASED
208-32-00300 KM2489/46 PC400-6 46L 27793 228 24 GREASED
208-32-00310 KM2489/49 PC400-6 49L 27793 228 24 GREASED
21M-32-00100 KM3057/49 PC600-7 49L 27792 228 24 GREASED
21M-32-00200 KM3057/52 PC600-7 52L 27792 228 24 GREASED
209-32-00022 KM596/47 PC650 47L 27396 260 27 GREASED/PPR
209-32-00110 KM596/51 PC650 51L 27396 260 27 GREASED
21N-30-00121 KM2346/48 PC1250-7 48L PPR 27197 280 33 GREASED
9W9354 CR5350/45,CR6003/ CAT320, SK200-5 45L 28097 190 20 GREASED
965279 CR5350/46,CR6003/ CAT320,SK200-8 46L 28097 190 20 GREASED
6Y2754 CR5926/49 CAT330, SK330 49L 27896 216 22 GREASED
6Y0854 CR5489/45 CAT325 45L 27998 203 20 GREASED
6Y0853 CR5489/48 CAT325 48L 27998 203 20 GREASED
2520617 CR6594/49 CAT345 49L EC460 27884 216 24 GREASED
2520618 CR6594/52 CAT345 52L EC460 27884 216 24 GREASED
CR2006/48 K907B 48L 28285 171 16 GREASED
24100J12245F4 SK100-3, SK120 28292 171 16 GREASED
24100J10382F4 SK300-3 27993 203 20 GREASED
LS62D00003F2 SI1057/50 SK450-6,460-6,480-6 27795 228 24 GREASED
580373 FT1351B/35 FL4 28598 140 12 GREASED
